Dessins
Il y a plusieurs types de dessins
- Schéma de Principe
- Élévation Schématique
- Plan de l'installation
Le dessinateur en chauffage commence en premier par faire un petit croquis à la main de l'installation.
- Vannes d'arrêt ou de réglages
- Vannes trois voies
- Thermomètres
- Sondes
- Pompes
- Chaudière
- Thermostat
- Régulateur
- Tableau électrique
- Diamètres de conduites
- Débits
Élévation schématique est un dessin qui représente les conduites et les radiateurs de l'installation
Les hauteurs d'étages et des radiateurs sont a l'échelle mais les largeurs sont représentatives
un radiateur est représenté par un simple rectangle, plusieurs données doivent y figurer
- Le type
- Les dimensions
- La puissance
- Diamètres des vannes et de la tuyauterie
- Pertes de charges
- Et pertes de chaleur
- Couleur ( ex: Ral9010 )
Plan de l'installation est le plan final avec toutes les données pour que le monteur en chauffage puisse raccorder tous les radiateurs.
- Les conduites et leurs diamètres
- Les radiateurs et types
- Les puissances
- La numérotation des pièces

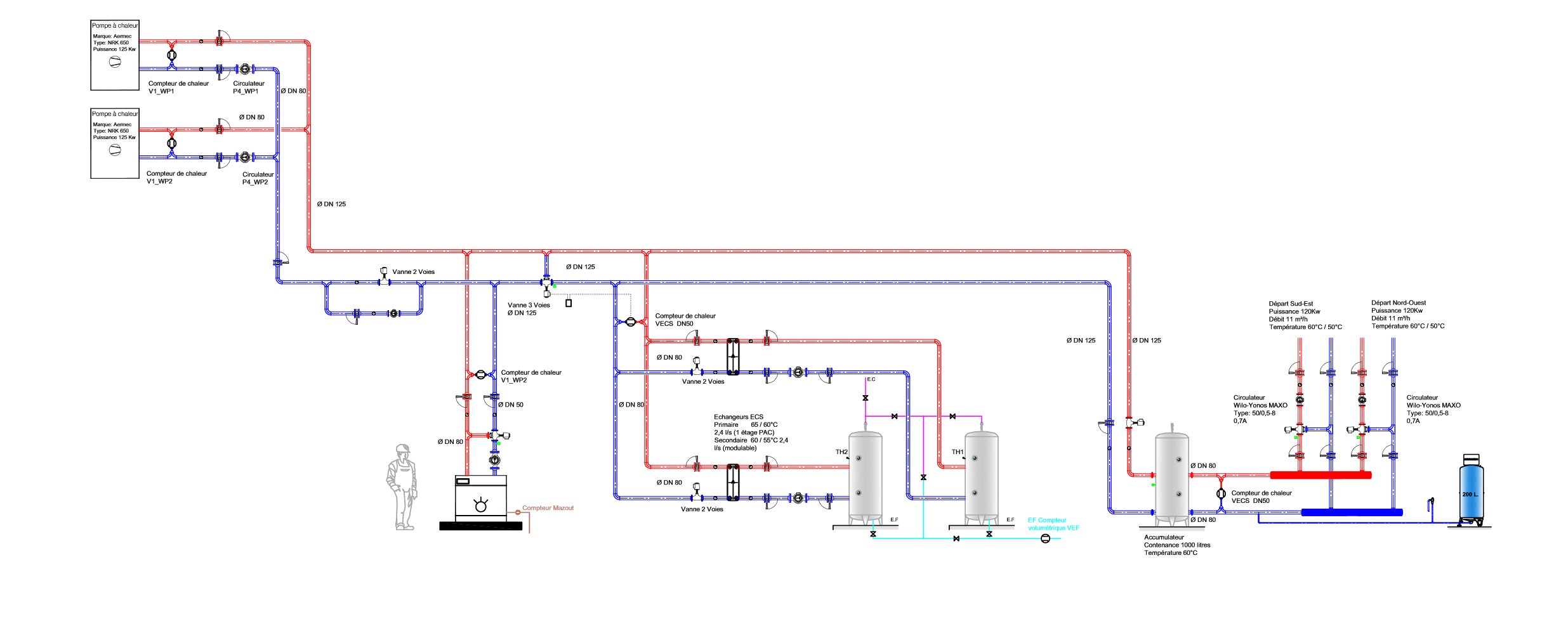

Schema de principe

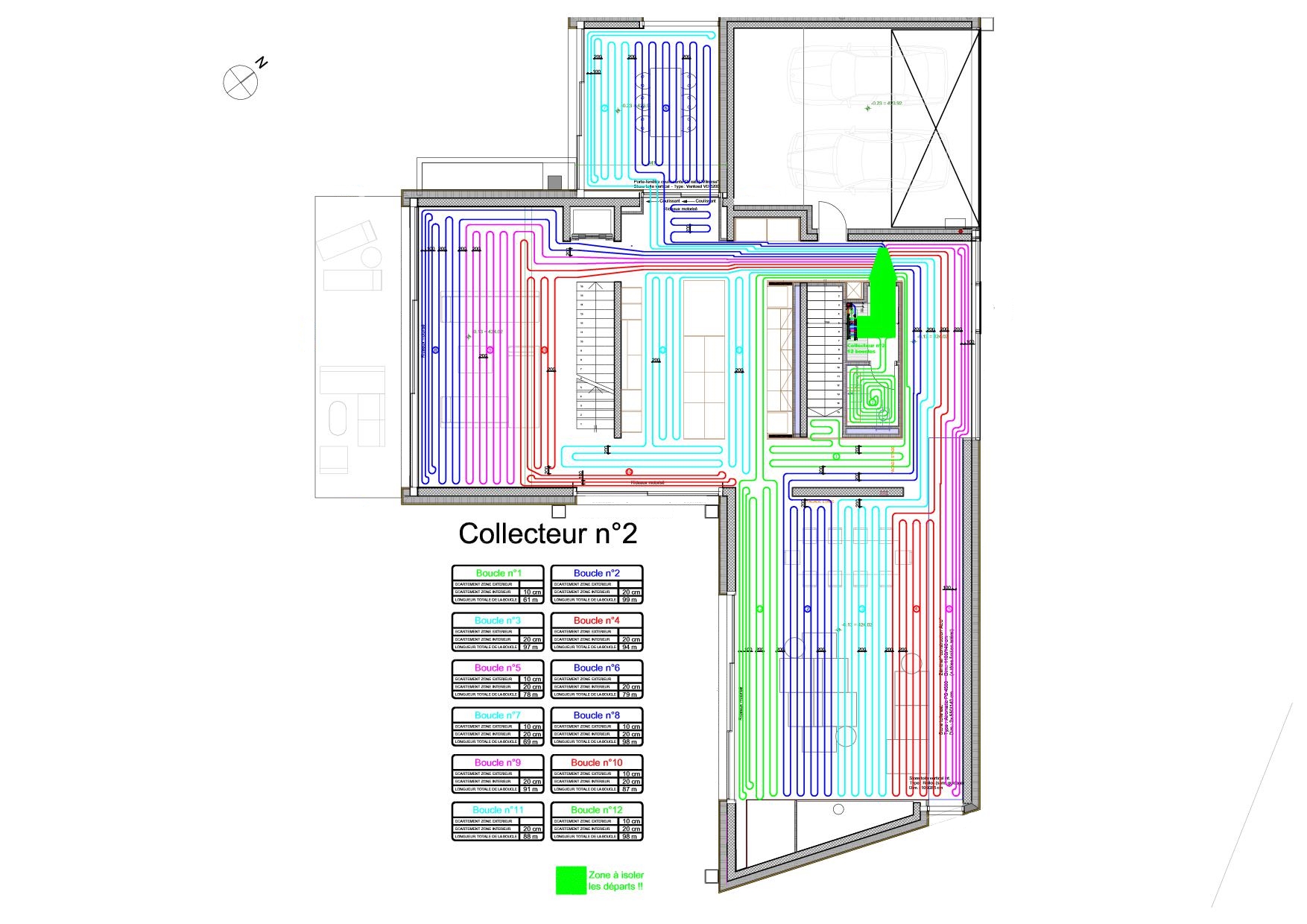

Plan de chauffage de sol
Plan chaufferie
